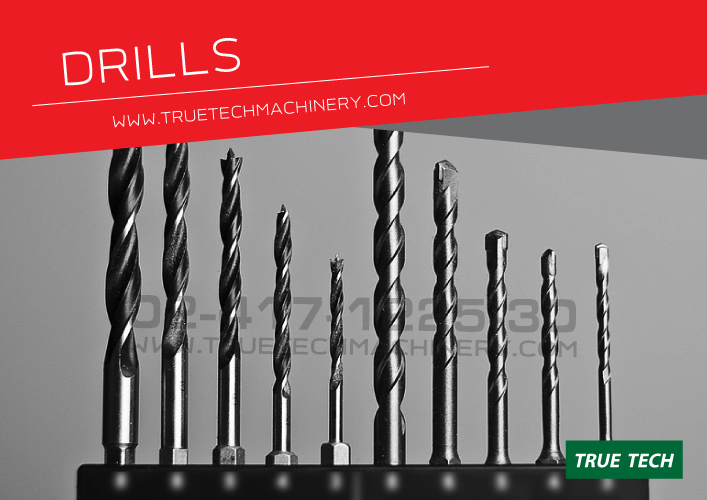

ดอกสว่าน หรือ Drills คือ มีดคมตัดที่ใช้ในการเจาะโลหะ มีให้เลือกใช้หลายแบบ ที่นิยมกันได้แก่ดอกสว่านร่องเกลียว(twist drills) ดอกสว่านแบบนี้ลำตัว จะมีร่องเกลียวรอบแกนของดอกสว่าน ในกรณีดอกสว่านร่องเกลียวแบบมาตรฐาน (Standard Twist Drills) จะมีร่อง 2 ร่องและมีคม 2 คม รูปร่างลักษณะและส่วนต่างๆของดอกสว่านร่องเกลียว แบบมาตฐาน ยกตัวอย่างเช่น

ดอกสว่านร่องเกลียว (Twist Drill)
ดอกส่านร่องตรง (Straight Flute Drill)
ดอกสว่านขั้นบันใด (Step Drill)
ดอกสว่านแบบพลั่ว (Spade Drill)

ด้ามของดอกสว่าน (shank) หมายถึงส่วนที่ถูกจับยึดโดยหัวจับ (chuck) ของเครื่องเจาะมีให้เลือกใช้ 2 แบบคือ ด้ามตรง (straight shank) และด้ามเรียว (taper shank) ส่วนปลายสุดของด้ามอาจเจียระไนให้เป็นแผ่นแบน เรียกว่า “tang” ความเรียวจะใช้ค่ามาตรฐาน คือ 5.209 เปอร์เซ็นต์

Drill Diameter เส้นผ่าศูนย์กลางของดอกสว่าน เป็นค่าขนาดที่เราต้องรู้ที่สุดในการเลือกใช้ดอกสว่าน เพราะเป็นค่าที่กำหนดขนาดของรูที่เราจะเจาะ ดอกสว่านประเภทนี้มีขนาดเส็นผ่าศูนย์กลางตั้งแต่ 0.051มม. จนถึง 89 มม.

Shank Diameter คือขนาดเส้นผ่าศูนย์กลางของก้านดอกสว่าน บางทีก้านดอกสว่านอาจมีขนาดเล็กกว่าเส้นผ่าศูนย์กลางของดอกสว่านเพื่อให้หัวจับดอกสว่าน(chuck)ยังสามารถจับได้ เนื่องจากสว่านรุ่นเล็กๆ บางรุ่นจะจับดอกสว่านที่มีก้านใหญ่ไม่ได้ เราจึงควรเลือกซื้อดอกสว่านที่สว่านเราใช้ได้นะครับ

Body คือขนาดของดอกว่านตั้งแต่ก้านจนถึงปลายดอกสว่าน เป็นตัวกำหนดขนาดความลึกโดยประมาณ(อาจยากกว่านี้ได้เล็กน้อย)ที่เราจะเจาะได้ด้วยดอกสว่านนั้นๆ

Over-all length คือขนาดความยาวโดยรวมของดอกสว่าน ซึ่งดอกที่ยาวที่สุดยาวถึง 650 มม. เลยที่เดียว ส่วนอื่นๆจำไว้ประดับความรู้ก็ได้ครับ ได้แก่ Flutes คือร่องบนดอกสว่าน ในดอกที่มีขายทั้วไปจะมีสองร่อง แต่ก็มีแบบที่มีสามร่องและสี่ร่องด้วย ซึ่งดอกสามและสี่ร่องมีข้อดีกว่าในแง่ของการนำเศษวัสดุออกจากรูเจาะได้เร็วกว่า แต่มักจะต้องมีการเจาะนำก่อน เพื่อความเที่ยงตรง

Point angle คือมุมที่ปลายดอกสว่าน ในที่นี้จะขอเเรียกว่ามุมเจาะ ซึ่งการเลือกมุมเจาะนี้ ขึ้นอยู่กับวัสดุที่เราต้องการจะเจาะ ยิ่งวัสดุมีความแข็งมาก ขนาดมุมเจาะต้องมากตามไปด้วย ยิ่งเป็นวัสดุเนื้ออ่อน มุมเจาะต้องยิ่งน้อย (ดอกสว่านต้องแหลมกว่า) เพื่อป้องกันไม่ให้เนื้อวัสดุฉีกยุ่ย

มุมเจาะขนาดต่างๆกับการเจาะวัสดุที่เหมาะสม

มุมเจาะ 118° เป็นมุมเจาะที่นิยมใช้ที่สุด สามารถใช้เจาะวัสดุได้หลากหลาย เช่น ไม้, โลหะบางชนิด, พลาสติกลามิเนต เป็นต้น

มุมเจาะ 90° เหมาะกับการเจาะไม้ ทองเหลือง ยางเนื้อแข็ง โหละเนื้ออ่อน และปานกลาง เช่น อลูมิเนียม, ทองเหลือง, สังกะสี เป็นต้น

มุมเจาะ 135° เหมาะกับการเจาะวุสดุเนื้อแข็ง เช่น เหล็กเนื้อแข็ง สเตนเลส, เหล็กอัลลอย เป็นต้น
